American Crane CAD Drawings

Click the drawing below to view specifications, and download drawings or PDFs.

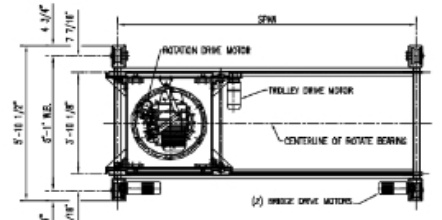

2 Ton Stacker Crane

2 Ton Stacker Crane

View Specifications, Drawings & PDFs

2 Ton Stacker Crane

CMAA Class C Indoor Hoist Speed (FPM) 23/8 Power Supply 460-3-60 Trolley Speed (FPM) 25-Jun
2 Ton Stacker Crane Sample of Model A-20418-500 drawing
Model Capacity DWG PDF
A-20418-500 2 Ton DWG PDF

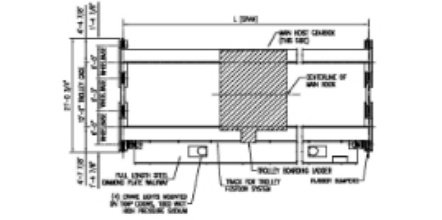

Powerhouse Turbine Cranes

Powerhouse Turbine Cranes

View Specifications, Drawings & PDFs

Powerhouse Turbine Cranes

# of Wheels 8 Bridge Speed 80 Lift 80′ Power Supply 460/3/ Span 60′ -100′ Standard Ax Hoist Capacity 15 Tons (Other capacities available) Trolley Speed (FPM) 50
Powerhouse Turbine Cranes Sample of Model A-20418-1050 drawing
Model Capacity DWG PDF or JPG
A-20418-1050 50   PDF
A-20418-1060 60   PDF
A-20418-1075 75   PDF
A-20418-1080 80   PDF

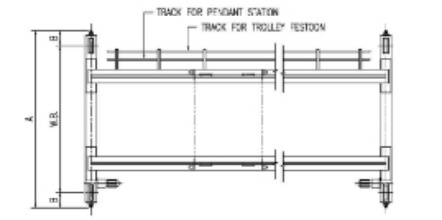

Double Girder Cranes Class A-C Top Running with Fixed Wheels (Less Hoist)

Double Girder Cranes Class A-C Top Running with Fixed Wheels (Less Hoist)

View Specifications, Drawings & PDFs

Double Girder Cranes Class A-C Top Running with Fixed Wheels (Less Hoist)

Bridge Speed 100 FPM Variable Girder Type Beam No of Wheels 4 Power Supply 460/3/60
Double Girder Cranes Class A-C Top Running with Fixed Wheels (Less Hoist) Sample of Model A-20418-1200 drawing
Model Capacity Span Crane Rail Wheel Base Wheel Dia. Bridge Weight (lbs) Max Wheel Load (lbs) DWG PDF
A-20418-1200 3 Ton 20′ 25# 7′ 6″ 8″ 3900 4800 DWG PDF
24′ 4700 5100
28′ 5450 5400
32′ 6500 5800
36′ 7650 6200
40′ 9600 6800
44′ 10200 7100
48′ 10′ 6″ 11600 7500
52′ 13000 8000
A-20418-1201 5 Ton 20′ 30# 7′ 6″ 4250 6600 DWG PDF
24′ 5200 7000
28′ 6400 7500
32′ 7000 7800
36′ 9700 8600
40′ 11200 9100
44′ 11650 9300
48′ 9′ 12400 9600
52′ 16200 10700
A-20418-1202 7.5 Ton 20′ 40# 7′ 6″ 4700 9100 DWG PDF
24′ 6000 9700
28′ 7000 10100
32′ 8300 10600
36′ 10500 11300
40′ 12600 12000
44′ 12500 12100
48′ 9′ 15300 12900
52′ 16400 13300
A-20418-1203 10 Ton 20′ 7′ 6″ 10″ 5400 11500 DWG PDF
24′ 6300 12000
28′ 7500 12600
32′ 9600 13300
36′ 11600 14000
40′ 12600 14900
44′ 14300 15000
48′ 9′ 16400 15700
52′ 18400 16300
A-20418-1204 15 Ton 20′ 60# 7′ 6″ 6200 17000 DWG PDF
24′ 7500 17800
28′ 8850 18500
32′ 10500 19300
36′ 13300 20200
40′ 13400 20400
44′ 15400 21100
48′ 9′ 17500 21900
52′ 20300 22700
A-20418-1205 20 Ton 20′ 8′ 12.4″ 7100 22300 DWG PDF
24′ 8400 23000
28′ 10200 23900
32′ 11250 24800
36′ 11950 25100
40′ 14500 26000
44′ 9′ 6″ 15.7″ 17800 26900
48′ 20500 27800
52′ 23600 28800

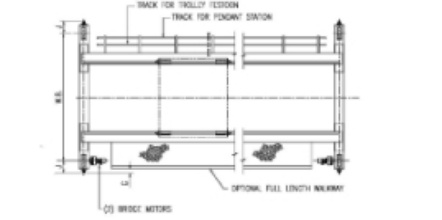

Double Girder Cranes Class D Top Running with Rotating Axle Wheels (Less Hoist)

Double Girder Cranes Class D Top Running with Rotating Axle Wheels (Less Hoist)

View Specifications, Drawings & PDFs

Double Girder Cranes Class D Top Running with Rotating Axle Wheels (Less Hoist)

Available Span up to 100′sZ Bridge Speed 100 FPM Variable Power Supply 460/3/60
Double Girder Cranes Class D Top Running with Rotating Axle Wheels (Less Hoist) Sample of Model A-20418-1300 drawing
Model Capacity Span Wheel Dia. No of Wheels Wheel Base Crane Rail Max Wheel Load (lbs) Bridge Weight (lbs) DWG PDF
A-20418-1300 5 Ton 40′ 9″ 4 8′ 30# 8200 8800 DWG PDF
50′ 9′ 40# 9200 12100
60′ 9′ 10300 16100
70′ 12″ 10′ 11700 21700
80′ 12′ 13000 27000
90′ 13′ 14600 33300
100′ 15′ 16400 40200
A-20418-1301 7.5 Ton 40′ 9″ 4 8′ 10900 9600 DWG PDF
50′ 9′ 11900 12900
60′ 12″ 9′ 13100 17400
70′ 10′ 14200 21700
80′ 12′ 15600 27000
90′ 13′ 17400 34200
100′ 15′ 60# 19300 41600
A-20418-1302 10 Ton 40′ 12″ 4 9′ 40# 14100 11000 DWG PDF
50′ 9′ 15200 14700
60′ 9′ 16300 18500
70′ 10′ 17500 23000
80′ 12′ 60# 19200 29600
90′ 13′ 20900 36200
100′ 15′ 23000 44500
A-20418-1303 15 Ton 40′ 12″ 4 9′ 60# 19100 12100 DWG PDF
50′ 9′ 20200 15700
60′ 9′ 21500 20000
70′ 10′ 23100 26000
80′ 12′ 24800 32400
90′ 15″ 13′ 27500 42800
100′ 15′ 29400 50400
A-20418-1304 20 Ton 40′ 12″ 4 9′ 60# 25100 12700 DWG PDF
50′ 9′ 26500 16900
60′ 9′ 28100 22200
70′ 15″ 10′ 30000 29000
80′ 12′ 32800 40100
90′ 13′ 34800 47600
100′ 18″ 15′ 37900 59400
A-20418-1306 25 Ton 40′ 15″ 4 10′ 60# 30200 14800 DWG PDF
50′ 31800 19400
60′ 33700 25500
70′ 12′ 35800 32900
80′ 18″ 13′ 39000 45600
90′ 42000 56900
100′ 15′ 44900 67700
A-20418-1307 25 Ton 80′ 12′ 8 15′ 60# 19200 42400 DWG PDF
90′ 20800 55000
100′ 22200 65300
A-20418-1308 30 Ton 40′ 15″ 4 10′ 85# 35400 16300 DWG PDF
50′ 37200 2100
60′ 18″ 40000 30400
70′ 12′ 42400 39000
80′ 13′ 44900 48200
90′ 21″ 48800 63000
100′ 15′ 51700 74200
A-20418-1309 30 Ton 60′ 12″ 8 15′ 60# 18700 28000 DWG PDF
70′ 20900 36700
80′ 22100 45300
90′ 24000 60000
100′ 15″ 25700 72800
A-20418-1312 40 Ton 40′ 12″ 8 15′ 60# 19000 23200 DWG PDF
50′ 25300 24300
60′ 31900 25500
70′ 39200 26600
80′ 51700 28300
90′ 66200 30300
100′ 15″ 85600 32800
A-20418-1315 40 Ton 40′ 18″ 4 10″ 60# 19500 46300 DWG PDF
50′ 21″ 25000 48600
60′ 85# 32000 50900
70′ 12″ 39600 53300
80′ 24″ 13″ 52900 56900
90′ 67400 60800
100′ 15″ 84500 84500
A-20418-1313 50 Ton 40′ 12″ 8 15′ 60# 22800 28400 DWG PDF
50′ 29200 29800
60′ 37000 31200
70′ 49200 33000
80′ 15″ 85# 58600 34500
90′ 76000 36800
100′ 96400 39500
A-20418-1316 50 Ton 40′ 24″ 4 12′ 85# 23700 57000 DWG PDF
50′ 30200 59900
60′ 100# 37700 62600
70′ 49900 66300
80′ 13′ 57900 68800
90′ 27″ 75700 73600
100′ 15′ 97000 79200
A-20418-1317 60 Ton 40′ 24″ 4 12′ 100# 24800 66200 DWG PDF
50′ 31700 69600
60′ 42300 73400
70′ 55000 77400
80′ 27″ 13′ 70600 81900
90′ 135# 84000 85700
100′ 15′ 101900 90600
A-20418-1314 60 Ton 40′ 15″ 8 15′ 85# 25600 33200 DWG PDF
50′ 32500 34900
60′ 43200 36800
70′ 56000 38800
80′ 100# 70200 40900
90′ 82800 42700
100′ 100200 45100

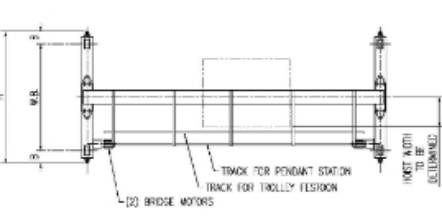

Single Girder Cranes Class A-C Top Running with Fixed Axle Wheels (Less Hoist)

Single Girder Cranes Class A-C Top Running with Fixed Axle Wheels (Less Hoist)

View Specifications, Drawings & PDFs

# of Wheels 4 Bridge Speed 100 FPM Variable Power Supply 460/3/60 Span 60′ -100′
Single Girder Cranes Class A-C Top Running with Fixed Axle Wheels (Less Hoist) Sample of Model A-20418-1100 drawing
Model Number Capacity Span Wheel Base Wheel Dia Crane Rail Max Wheel Load (lbs) Bridge Weight (lbs) DWG PDF
A-20418-1100 3 Ton 20′ 4′ 6″ 6″ 25# 4100 2600 DWG PDF
30′ 4′ 6″ 4700 3700
40′ 6′ 5300 5300
50′ 7′ 6″ 6100 7800
60′ 8′ 6″ 7200 11600
70′ 10′ 9.8″ 7800 12400
80′ 12′ 8400 14000
A-20418-1101 5 Ton 20′ 4′ 6″ 6″ 30# 6000 3100 DWG PDF
30′ 4′ 6″ 6600 4000
40′ 6′ 7500 6500
50′ 7′ 6″ 8500 9900
60′ 8′ 6″ 9800 14350
70′ 10′ 9.8″ 9900 13550
80′ 12′ 11300 18650
A-20418-1102 7.5 Ton 20′ 4′ 6″ 6″ 30# 8500 3550 DWG PDF
30′ 4′ 6″ 9300 3750
40′ 6′ 10300 7600
50′ 7′ 6″ 11300 10700
60′ 8′ 6″ 12900 16200
70′ 10′ 9.8″ 12900 14800
80′ 12′ 14000 18600
A-20418-1103 10 Ton 20′ 4′ 6″ 8″ 40# 10800 3900 DWG PDF
30′ 4′ 6″ 11900 5700
40′ 6′ 12900 8400
50′ 7′ 6″ 14400 12500
60′ 8′ 6″ 16000 18800
70′ 10′ 9.8″ 15800 16800
80′ 12′ 17000 19300
A-20418-1104 15 Ton 20′ 4′ 6″ 10″ 40# 15500 4250 DWG PDF
30′ 4′ 6″ 16900 6320
40′ 6′ 18200 7400
50′ 7′ 6″ 1990 15200
60′ 8′ 6″ 20900 18150
70′ 10′ 12.4″ 21700 18600
80′ 12′ 23100 24700

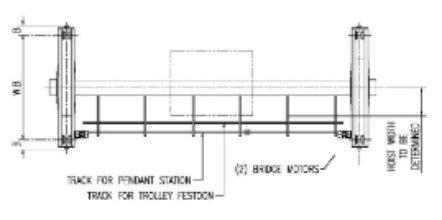

Single Girder Cranes Class D Under Running (Less Hoist)

Single Girder Cranes Class D Under Running (Less Hoist)

View Specifications, Drawings & PDFs

Single Girder Cranes Class D Under Running (Less Hoist)

# of Wheels 8 Bridge Speed 95 FPM Variable Power Supply 460/3/60
Single Girder Cranes Class D Under Running (Less Hoist) Sample of Model A-20418-1400 drawing
Model Number Capacity Span Wheel Base Wheel Dia’ Max Wheel Load (lbs) Bridge Weight (lbs) DWG PDF
A-20418-1400 3 Ton 20′ 4′ 6″ 6 1/2″ 4800 2850 DWG PDF
30′ 5300 4000
40′ 6′ 5800 5600
50′ 7′ 6″ 6700 8300
60′ 7700 12000
A-20418-1401 5 Ton 20′ 4′ 6″ 6 1/2″ 7000 3350 DWG
30′ 7400 4250
40′ 6′ 8200 6900
50′ 7′ 6″ 9200 10500
60′ 10500 14900
A-20418-1402 7.5 Ton 20′ 4′ 6″ 8″ 9900 4050 DWG PDF
30′ 10400 5300
40′ 6′ 11300 8400
50′ 7′ 6″ 12300 11700
60′ 13800 17200
A-20418-1403 10 Ton 20′ 4′ 6″ 8″ 12600 4500 DWG PDF
30′ 13200 5600
40′ 6′ 14100 9100
50′ 7′ 6″ 15500 14300
60′ 17000 19700

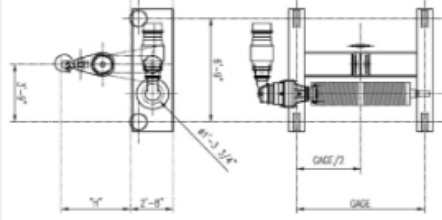

Open Deck Low Profile Class D Open Deck Hoisting Machinery

Open Deck Low Profile Class D Open Deck Hoisting Machinery

View Specifications, Drawings & PDFs

Open Deck Low Profile Class D Open Deck Hoisting Machinery

CMAA Class D Power Supply 460-3-60 Reeving 8 PART ( 2×4 )
Open Deck Low Profile Class D Open Deck Hoisting Machinery Sample of Model A-20418-6521 drawing
Type Capacity Available Hoist Speed (FPM) GAGE Std Headroom Lower Block Low Hearoom Lower Block DWG PDF
A-20418-6521 20 Ton 12, 19, 27 8′ 54′ 6″ 47′ 6″ DWG PDF
9′ 65′ 9″ 58′ 9″
10′ 77′ 70′
A-20418-6526 25 Ton 15.5, 27,21 9′ 48′ 3″ 40′ 3″ DWG PDF
10′ 57′ 6″ 49′ 6″
11′ 66′ 9″ 58′ 9″
A-20418-6531 30 Ton 13, 18, 23 9′ 48′ 3″ 40′ 3″ DWG PDF
10′ 49′ 6″ 49′ 6″
11′ 58′ 9″ 58′ 9″
A-20418-6540 40 Ton 9, 14.5, 17 9′ 40′ 31′ DWG PDF
10′ 49′ 40′
11′ 58′ 49′
A-20418-6550 50 Ton 11, 16, 19 10′ 54′ 44′ DWG PDF
11′ 59′ 49′
12′ 69′ 59′

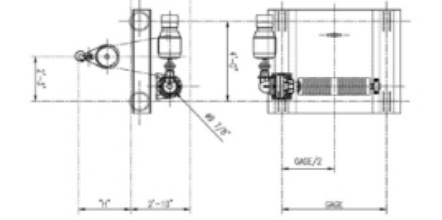

Open Deck Hoisting Machinery Standard Class D with Planetary Gearbox

Open Deck Hoisting Machinery Standard Class D with Planetary Gearbox

View Specifications, Drawings & PDFs

Open Deck Hoisting Machinery Standard Class D with Planetary Gearbox

CMAA Class D Power Supply 460-3-60
Open Deck Hoisting Machinery Standard Class D with Planetary Gearbox Sample of Model A-20418-7005 drawing
Type Capacity Hoist Speed (FPM) GAGE Std Headroom Lower Block Low Hearoom Lower Block DWG PDF
A-20418-7005 5 Ton 19, 27, 32 5′ 46′ 6″ 40′ DWG PDF
6′ 64′ 6″ 58′
7′ 82′ 6″ 76′
A-20418-7007 7.5 Ton 18, 23, 33 5′ 41′ 6″ 35′ 6″ DWG PDF
6′ 58′ 52′
7′ 74′ 68′ 6″
A-20418-7010 10 Ton 16, 21, 27 5′ 43′ 36′ DWG PDF
6′ 64′ 6″ 63′ 6″
7′ 82′ 6″ 81′ 6″
A-20418-7015 15 Ton 12, 16, 25 5′ 37′ 29′ DWG PDF
6′ 55′ 6″ 47′ 6″
7′ 74′ 66′ 6″
A-20418-7021 20 Ton 12, 19, 27 8′ 54′ 6″ 47′ 6″ DWG PDF
9′ 65′ 9″ 58′ 9″
10′ 77′ 70′
A-20418-7026 25 Ton 14. 22, 27 9′ 48′ 3″ 40′ 3″ DWG PDF
10′ 57′ 6″ 49′ 6″
11′ 66′ 9″ 58′ 9″
A-20418-7031 30 Ton 12, 17, 22 9′ 48′ 3″ 40′ 3″ DWG PDF
10′ 57′ 6″ 49′ 6″
11′ 66′ 9″ 58′ 9″
A-20418-7040 40 Ton 9, 14, 16 9′ 40′ 31′ DWG PDF
10′ 49′ 40′
11′ 58′ 49′
A-20418-7050 50 Ton 12, 16, 19 10′ 54′ 44′ DWG PDF
11′ 59′ 49′
12′ 69′ 59′
A-20418-7060 60 Ton 11, 17 10′ 54′ 44′ DWG PDF
11′ 59′ 49′
12′ 69′ 59′
A-20418-7075 75 Ton 8, 13, 18 12′ 55′ 6″ NA DWG PDF
13′ 63′ 9″
14′ 72′
A-20418-7090 90 Ton 7, 10, 15 12′ 55′ 6″ NA DWG PDF
13′ 63′ 9″
14′ 72′
A-20418-7100 100 Ton 7, 9.5, 12 12′ 56′ NA DWG PDF
13′ 64′ 9″
14′ 73′ 6″

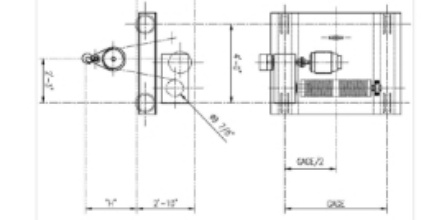

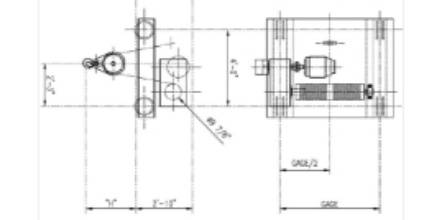

Standard Class D with Parallel Gearbox Open Deck Hoisting Machinery

Standard Class D with Parallel Gearbox Open Deck Hoisting Machinery

View Specifications, Drawings & PDFs

Standard Class D with Parallel Gearbox Open Deck Hoisting Machinery

CMAA Class D Power Supply 460-3-60
Standard Class D with Parallel Gearbox Open Deck Hoisting Machinery Sample of Model A-20418-6005 drawing
Type Capacity Hoist Speed (FPM) GAGE Std Headroom Lower Block Low Headroom Lower Block DWG PDF
A-20418-6005 5 Ton 19, 26, 34 5′ 46′ 6″ 40′ DWG PDF
6′ 64′ 6″ 58′
7′ 82′ 6″ 76′
A-20418-6007 7.5 Ton 18, 26, 34 5′ 41′ 6″ 35′ 6″ DWG PDF
6′ 58′ 52′
7′ 74′ 6″ 68′ 6″
A-20418-6010 10 Ton 16, 21, 27 5′ 43′ 36′ DWG PDF
6′ 64′ 6″ 63′ 6″
7′ 82′ 6″ 81′ 6″
A-20418-6015 15 Ton 12, 16, 26 5′ 37′ 29′ DWG PDF
6′ 55′ 6″ 47′ 6″
7′ 74′ 66′ 6″
A-20418-6021 20 Ton 14, 20, 26 8′ 54′ 6″ 47′ 6″ DWG PDF
9′ 65′ 9″ 58′ 9″
10′ 77′ 70′
A-20418-6026 25 Ton 16, 20, 26 9′ 48′ 3″ 40′ 3″ DWG PDF
10′ 57′ 6″ 49′ 6″
11′ 66′ 9″ 58′ 9″
A-20418-6031 30 Ton 13, 17, 21 9′ 48′ 3″ 40′ 3″ DWG PDF
10′ 57′ 6″ 49′ 6″
11′ 66′ 9″ 58′ 9″
A-20418-6040 40 Ton 10, 13, 17 9′ 40′ 31′ DWG PDF
10′ 49′ 40′
11′ 58′ 49′
A-20418-6050 50 Ton 13, 17, 20 10′ 54′ 44′ DWG PDF
11′ 59′ 49′
12′ 69′ 59′
A-20418-6060 60 Ton 10, 14, 17 10′ 54′ 44′ DWG PDF
11′ 59′ 49′
12′ 69′ 59′
A-20418-6075 75 Ton 9, 14, 18 12′ 55′ 6″ NA DWG PDF
13′ 63′ 9″
14′ 72′
A-20418-6090 90 Ton 7, 11, 15 12′ 55′ 6″ NA DWG PDF
13′ 63′ 9″
14′ 72′
A-20418-6100 100 Ton 6, 10, 13 12′ 56′ NA DWG PDF
13′ 64′ 9″
14′ 73′ 6″
Standard Class E with Parallel Gearbox Open Deck Hoisting Machinery

Standard Class E with Parallel Gearbox Open Deck Hoisting Machinery

View Specifications, Drawings & PDFs

Standard Class E with Parallel Gearbox Open Deck Hoisting Machinery

CMAA Class E Power Supply 460-3-60
Standard Class E with Parallel Gearbox Open Deck Hoisting Machinery Sample of Model A-20418-1100 drawing
Type Capacity Hoist Speed (FPM) GAGE Std Headroom Lower Block Low Headroom Lower Block DWG PDF
A-20418-8005 5 Ton 19, 26, 34 5′ 46′ 6″ 40′ DWG PDF
6′ 64′ 6″ 58′
7′ 82′ 6″ 76′
A-20418-8007 7.5 Ton 18, 26, 34 5′ 41′ 6″ 35′ 6″ DWG PDF
6′ 58′ 52′
7′ 74′ 6″ 68′ 6″
A-20418-8010 10 Ton 16, 21, 27 5′ 43′ 36′ DWG PDF
6′ 64′ 6″ 63′ 6″
7′ 82′ 6″ 81′ 6″
A-20418-8015 15 Ton 12, 16, 26 5′ 37′ 29′ DWG PDF
6′ 55′ 6″ 47′ 6″
7′ 74′ 66′ 6″
A-20418-8020 20 Ton 14, 20, 26 5′ 28′ 6″ 18′ 6″ DWG PDF
6′ 46′ 6″ 36′ 6″
7′ 64′ 6″ 54′ 6″
A-20418-8021 20 Ton 14, 20, 26 8′ 54′ 6″ 47′ 6″ DWG  PDF
9′ 65′ 9″ 58′ 9″
10′ 77′ 70′
A-20418-8025 25 Ton 16, 20, 26 5′ 28′ 6″ 18′ 6″ DWG PDF
6′ 46′ 6″ 36′ 6″
7′ 64′ 6″ 54′ 6″
A-20418-8026 25 Ton 16, 20, 26 9′ 48′ 3″ 40′ 3″ DWG PDF
10′ 57′ 6″ 49′ 6″
11′ 66′ 9″ 58′ 9″
A-20418-8030 30 Ton 13, 17, 22 5′ 28′ 6″ 18′ 6″ DWG PDF
6′ 46′ 6″ 36′ 6″
7′ 64′ 6″ 54′ 6″
A-20418-8031 30 Ton 13, 17, 22 9′ 48′ 3″ 40′ 3″ DWG PDF
10′ 57′ 6″ 49′ 6″
11′ 66′ 9″ 58′ 9″
A-20418-8040 40 Ton 10, 13, 17 9′ 40′ 31′ DWG PDF
10′ 49′ 40′
11′ 58′ 49′
A-20418-8050 50 Ton 13, 17, 20 10′ 6″ 54′ 44′ DWG PDF
11′ 59′ 49′
12′ 69′ 59′
A-20418-8060 60 Ton 10, 14,17 10′ 6″ 54′ 44′ DWG PDF
11′ 59′ 49′
12′ 69′ 59′
A-20418-8075 75 Ton 9, 14, 18 12′ 55′ 6″ NA DWG PDF
13′ 63′ 9″
14′ 72′
A-20418-8090 90 Ton 7, 11, 15 12′ 55′ 6″ NA DWG PDF
13′ 63′ 9″
14′ 72′
A-20418-8100 100 Ton 6, 10, 13 12′ 56′ NA DWG PDF
13′ 64′ 9″
14′ 73′ 6″
Top Running Trolleys

Top Running Trolleys

View Specifications, Drawings & PDFs

Top Running Trolleys

Hoist Class HMI H4 Power Supply 460-3-60

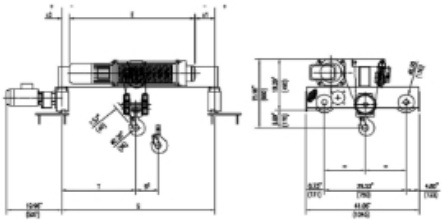

Top Running Trolleys Sample of Model 3101D-1426 drawing
Type Capacity Standard Lift Hoist Speed Trolley Speed DWG PDF or JPG
3101D-1426 3 Ton 23′ 3″ – 69′ 10″ 16/4 FPM 70/16 FPM DWG PDF
3121B-1226 3.75 Ton 43′ – 109′ 7″ 32/10 FPM 67/16 FPM DWG PDF
3111D-1426 5 Ton 23′ 3″ – 69′ 10″ 16/4 FPM 70/16 FPM DWG PDF
3122B-1226 5 Ton 43′ – 109′ 7″ 32/10 FPM 67/16 FPM   PDF
3121B-1426 7.5 Ton 21′ 3″ – 54′ 9″ 16/5 FPM 67/16 FPM DWG PDF
3131B-1226 7.5 Ton 52′ 6″ – 139′ 9″ 34/10 FPM 67/16 FPM DWG PDF
3122B-1426 10 Ton 21′ 3″ 54′ 9″ 16/5 FPM 67/16 FPM DWG PDF
3141A-1226 10 Ton 50′ 10″ – 164′ 5″ 34/10 FPM 67/16 FPM DWG PDF
3131B-1426 15 Ton 26′ 3″ – 69′ 10″ 17/6 FPM 75/17 FPM DWG PDF
3131B-1626 20 Ton 17′ 4″ – 46′ 7″ 11/4 FPM 83/20 FPM DWG PDF
3141A-1426 20 Ton 25′ 3″ – 82′ 17/6 FPM 75/18 FPM DWG PDF
3151A-1426 25 Ton 35′ 2″ – 116′ 5″ 13/4 FPM 83/20 FPM   PDF
3131B-1826 30 Ton 13′ 1″ – 34′ 9″ 9/3 FPM 83/20 FPM DWG PDF
3141A-1626 30 Ton 17′ – 54′ 10″ 11/3 FPM 83/20 FPM DWG PDF
3161B-1426 30 Ton 35′ 2″ – 116′ 5″ 20/4 FPM 83/20 FPM DWG PDF
3151A-1626 35 Ton 23′ 6″ – 77′ 7″ 9/3 FPM 86/20FPM DWG PDF
3141A-1826 40 Ton 12′ 9″ – 41′ 9/3 FPM 84/19 FPM DWG PDF
3161B-1626 45 Ton 23′ 6″ – 77′ 7″ 13/2.3 FPM 86/20 FPM DWG PDF
3171G-1626 50 Ton 23′ 6″ – 77′ 7″ 11/1.7 FPM 86/20 FPM DWG PDF
3161B-1826 60 Ton 17′ 7″ – 58′ 2″ 10/1.7 FPM 84/19 FPM DWG PDF
3171G-1826 65 Ton 17′ 7″ – 58′ 2″ 8/1.4 FPM 84/19 FPM DWG PDF
Low Headroom Monorail Trolleys

Low Headroom Monorail Trolleys

View Specifications, Drawings & PDFs

Low Headroom Monorail Trolleys

Hoist Class HMI H4 Power Supply 460+3+60

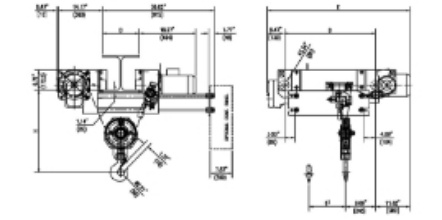

Low Headroom Monorail Trolleys Sample of Model 3101D-1223 drawing
Type Capacity Standard Lift Hoist Speed (FPM) Trolley Speed (FPM) DWG PDF or JPG
3101D-1223 1.5 Ton 46′ 7″ – 139′ 9″ 32/8 67/15 DWG PDF
3111D-1223 2.5 Ton 46′ 7″ – 139′ 9″ 32/8 67/15 DWG PDF
3101D-1423 3 Ton 23′ 3″ – 69′ 10″ 16/4 67/15 DWG PDF
3121B-1223 3.75 Ton 43′ – 137′ 2″ 32/10 67/16 DWG PDF
3111D-1423 5 Ton 23′ 3″ – 69′ 10″ 16/4 67/15 DWG PDF
3122B-1223 5 Ton 43′ – 137′ 2″ 32/10 67/16 DWG PDF
3131B-1223 7.5 Ton 52′ 6″ –  139′ 9″ 34/10 75/17 DWG PDF
3122B-1423 10 Ton 21′ 3″ – 68′ 6″ 16/5 67/16 DWG PDF
3141A-1223 10 Ton 50′ 10″ – 164′ 5″ 34/10 75/18 DWG PDF
3131B-1423 15 Ton 26′ 3″ – 69′ 10″ 17/6 75/17 DWG PDF
3141A-1423 20 Ton 25′ 3″ – 82′ 17/6 75/18 DWG PDF
